ترانسفورماتورهای توزیع یکی از مهم‌ترین اجزای شبکه برق هستند که وظیفه کاهش ولتاژ را برای مصرف‌کنندگان نهایی بر عهده دارند.

این ترانسفورماتورها معمولاً در نزدیکی مناطق مسکونی، تجاری و صنعتی نصب می‌شوند تا برق را از سطح ولتاژ بالاتر شبکه انتقال به سطح ولتاژ قابل‌استفاده برای مصرف‌کنندگان تبدیل کنند.

این نوع ترانس‌ها در ظرفیت‌ها و طراحی‌های مختلفی تولید می‌شوند و بسته به نوع نصب و شرایط محیطی می‌توانند از نوع روغنی یا خشک باشند.

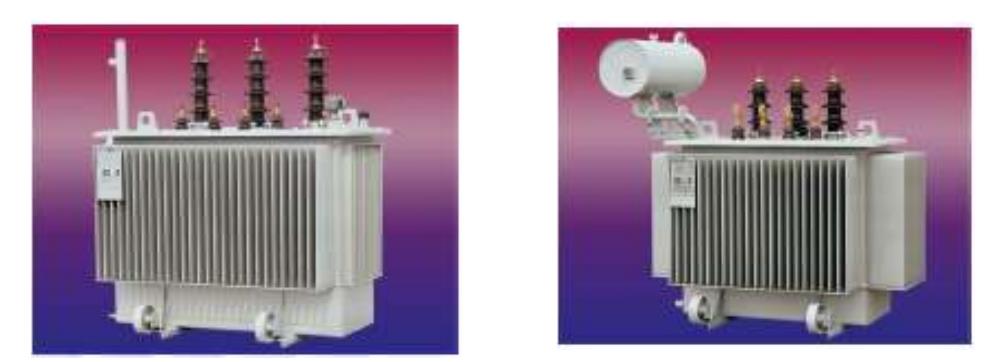

ترانسفورماتورهای روغنی معمولاً در فضاهای باز و مناطق صنعتی مورداستفاده قرار می‌گیرند و به کمک روغن عایق، خنک‌کاری و عایق‌بندی داخلی انجام می‌شود. این روغن علاوه بر انتقال حرارت، باعث افزایش طول عمر عایق‌های کاغذی و کاهش استهلاک سیم‌پیچ‌ها می‌شود.

در مقابل، ترانس‌های خشک از مواد عایقی جامد و هوا برای خنک‌کاری بهره می‌برند و اغلب در محیط‌های بسته و حساس به آلودگی و اشتعال نصب می‌شوند. مزیت اصلی ترانس‌های خشک، کاهش احتمال آتش‌سوزی و نیاز کمتر به نگهداری دوره‌ای است.

یکی از مهم‌ترین جنبه‌های عملکرد ترانسفورماتورهای توزیع، راندمان و میزان تلفات آن‌هاست. این تلفات معمولاً به دو دسته تلفات بی‌باری و تلفات بارداری تقسیم می‌شود.

تلفات بی‌باری در اثر جریان‌های گردابی و هیسترزیس هسته آهنی به وجود می‌آید، درحالی‌که تلفات بارداری به دلیل مقاومت اهمی سیم‌پیچ‌ها و جریان بار ایجاد می‌شود.

برای بهینه‌سازی عملکرد ترانسفورماتورها، از طراحی‌های پیشرفته‌ای مانند استفاده از هسته‌های آلیاژی با تلفات کمتر، سیم‌پیچ‌های با مقطع مناسب و سیستم‌های خنک‌کاری بهینه استفاده می‌شود.

یکی دیگر از ملاحظات مهم در بهره‌برداری از ترانسفورماتورهای توزیع، موازی‌سازی آن‌ها برای تأمین بار بیشتر است. برای موازی کردن دو یا چند ترانس، باید مواردی مانند ولتاژ خروجی یکسان، امپدانس درصدی مشابه و نسبت تبدیل یکسان رعایت شوند.

عدم توجه به این پارامترها می‌تواند باعث توزیع نادرست جریان بین ترانس‌ها و افزایش دمای سیم‌پیچ‌ها شود. همچنین، اثر دما و ارتفاع بر ظرفیت ترانس‌ها نباید نادیده گرفته شود، زیرا افزایش دما می‌تواند عمر عایقی را کاهش دهد و راندمان عملکرد ترانس را تحت تأثیر قرار دهد.

ترانسفورماتورهای توزیع در محیط‌های گوناگونی نصب می‌شوند، بنابراین طراحی و استانداردهای اتاق ترانس نیز اهمیت بالایی دارد. در محیط‌های بسته، تهویه مناسب و رعایت فاصله ایمنی از تجهیزات فشارقوی ضروری است.

همچنین، در پست‌های زمینی، تابلوها و تجهیزات فشار متوسط و فشار ضعیف نقش مهمی در کنترل و حفاظت از ترانس ایفا می‌کنند. استفاده از تجهیزات حفاظتی مانند برقگیرها، دیژنکتورها و سکسیونرها به ایمنی و پایداری عملکرد شبکه کمک می‌کند.

علاوه بر این، تابلوهای کنترلی برای مانیتورینگ و کنترل وضعیت ترانس‌ها به کار گرفته می‌شوند و اطلاعاتی مانند دمای سیم‌پیچ، سطح روغن و ولتاژ خروجی را در اختیار اپراتورها قرار می‌دهند.

کابل‌کشی و سیم‌کشی مدارهای ترانسفورماتور نیز باید مطابق با استانداردهای ایمنی و بهره‌وری انجام شود. برای کاهش افت ولتاژ و تلفات انرژی، انتخاب کابل‌هایی با سطح مقطع مناسب و عایق‌بندی مقاوم در برابر شرایط محیطی ضروری است.

دیاگرام‌های تک‌خطی پست توزیع به مهندسان و تکنسین‌ها کمک می‌کند تا مسیرهای جریان و نحوه ارتباط بین تجهیزات مختلف را درک کرده و عملیات نگهداری و بهره‌برداری را به‌درستی انجام دهند.

تابلوی زمینی ترانسفورماتورهای هوایی، که برای مدیریت بار و حفاظت تجهیزات طراحی شده‌اند، نیز یکی از اجزای مهم شبکه توزیع است که در مناطق شهری و صنعتی کاربرد دارد.

افزایش بهره‌وری و عمر مفید ترانسفورماتورهای توزیع مستلزم رعایت نکاتی مانند کنترل دوره‌ای سطح روغن در ترانس‌های روغنی، بررسی عایق‌های سیم‌پیچ، نظارت بر تغییرات ولتاژ و دما، و استفاده از تجهیزات حفاظتی استاندارد است.

با رعایت این موارد، علاوه بر کاهش هزینه‌های نگهداری، می‌توان از عملکرد پایدار و بهینه ترانسفورماتورها در شبکه توزیع برق اطمینان حاصل کرد.
