امروزه، سازه‌های چادری و غشایی به عنوان راه حلی نوین و پایدار در معماری مدرن شناخته می‌شوند. این سازه‌ها با قابلیت‌های فرم‌پذیری بالا و سبکی وزن، فضاهایی منحصر به فرد ایجاد می‌کنند.

تاریخچه سازه‌های چادری مدرن به اوایل قرن بیستم و با پیشرفت‌های مهندسی مواد باز می‌گردد. معماران و مهندسان پیشگام با الهام از طبیعت، به دنبال طراحی فرم‌هایی بودند که تنها با کشش بارها را تحمل کنند.

این روند با کشف مواد جدید و روش‌های تحلیل دقیق، به شکل امروزی خود دست یافت و کاربردهای وسیعی پیدا کرد. نمونه‌های رفتار کششی را می‌توان به وضوح در اشیای روزمره مشاهده کرد. مثلاً یک بادکنک یا تار عنکبوت، هر دو تحت نیروی کشش پایداری خود را حفظ می‌کنند.

این اصول ساده فیزیکی، زیربنای طراحی و تحلیل سازه‌های چادری هستند و به مهندسان کمک می‌کنند تا سازه‌هایی پایدار بسازند.

کارکرد چادرها به عنوان یک پوشش سبک، امکان ایجاد فضاهای بزرگ و بدون ستون‌های مزاحم را فراهم می‌کند. این سازه‌ها به دلیل وزن کم و قابلیت جابجایی، برای کاربردهای موقت و دائم ایده‌آل هستند.

آنها می‌توانند به سرعت نصب و جمع آوری شوند که مزیت بزرگی در بسیاری از پروژه‌ها محسوب می‌شود.

تفاوت سازه‌های چادری با چادر عشایری در اصول طراحی و مهندسی آنهاست. چادرهای عشایری عمدتاً با تکیه بر تیرک‌های مرکزی و طناب‌های مهاری ساده ساخته می‌شوند، در حالی که سازه‌های چادری مدرن بر اساس تحلیل‌های دقیق ریاضی و کامپیوتری طراحی می‌گردند.

این سازه‌ها با بهره‌گیری از مواد پیشرفته و فرم‌های پیچیده، مقاومت و پایداری بسیار بالاتری دارند.

سازه‌های چادری و غشایی مزایای متعددی دارند که شامل وزن کم، سرعت اجرا، و زیبایی شناسی منحصر به فرد می‌شود. آنها امکان ایجاد فضاهای باز و پرنور را فراهم می‌کنند و مصرف انرژی را کاهش می‌دهند.

اما این سازه‌ها محدودیت‌هایی نیز دارند، از جمله نیاز به نگهداری منظم و حساسیت به پارگی یا سوراخ شدن. یکی دیگر از محدودیت‌های سازه غشایی، پیچیدگی در تحلیل رفتار آن تحت بارهای دینامیکی مانند باد است. طراحی موفق این سازه‌ها نیازمند تخصص بالایی در مهندسی مواد و سازه است.

همچنین انتخاب مواد مناسب با توجه به شرایط آب و هوایی منطقه از اهمیت زیادی برخوردار است.

شرایط تعادل فرم در سازه چادری به این معناست که غشا باید تحت پیش‌تنیدگی مناسبی قرار گیرد تا فرم خود را حفظ کند و در برابر بارهای خارجی مقاوم باشد. این پیش‌تنیدگی از چین خوردگی و لرزش غشا جلوگیری می‌کند.

تعادل بین نیروهای کششی و نقاط تکیه‌گاه برای پایداری کلی سازه حیاتی است. فرم زین اسبی یکی از متداول‌ترین و پایدارترین اشکال در سازه‌های غشایی است. این فرم با داشتن انحنای مضاعف، مقاومت خوبی در برابر بارها از خود نشان می‌دهد.

این فرم دارای نقاط بالایی و پایینی است که به ترتیب باعث پایداری و زهکشی مناسب آب می‌شوند. فرم زین اسبی همچنین می‌تواند با استفاده از قوس‌های پشتیبان تقویت شود. این قوس‌ها به عنوان تکیه‌گاه عمل کرده و به غشا کمک می‌کنند تا پیش‌تنیدگی لازم را حفظ کند.

آنها نقش مهمی در توزیع بارها و ایجاد فرم نهایی سازه دارند. فرم نقطه مرتفع در غشا یکی دیگر از رویکردهای رایج در طراحی سازه‌های چادری است. در این حالت، بخش‌هایی از غشا به سمت بالا کشیده شده و نقاط اوج را تشکیل می‌دهند.

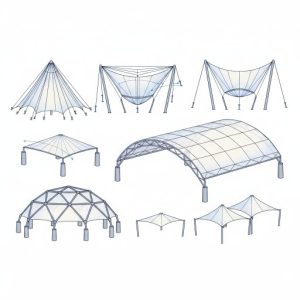

این نقاط اوج باعث ایجاد کشش در تمام سطح غشا شده و پایداری آن را افزایش می‌دهند. انواع سیستم‌های سازه چادری بر اساس نحوه پشتیبانی و ایجاد فرم متفاوت هستند. این سیستم‌ها شامل طرح‌هایی با ستون‌ها، کابل‌ها، قوس‌ها و حتی هوا به عنوان عنصر پشتیبان می‌شوند.

هر سیستمی ویژگی‌ها و کاربردهای خاص خود را دارد که باید با نیازهای پروژه هماهنگ شود. سیستم‌های با نقطه اوج مستقیم و غیرمستقیم، دو دسته اصلی در طراحی سازه‌های چادری هستند. در نوع مستقیم، ستون‌ها یا دکل‌ها مستقیماً نقاط اوج غشا را بالا می‌برند.

در نوع غیرمستقیم، کابل‌ها یا خرپاها از فاصله‌ای دورتر به نقاط اوج متصل شده و آن‌ها را مهار می‌کنند. سیستم‌های با تکیه‌گاه داخلی و خارجی نیز از دیگر دسته‌بندی‌های مهم به شمار می‌روند. در تکیه‌گاه داخلی، ستون‌ها یا دکل‌ها در زیر غشا قرار گرفته و آن را به سمت بالا می‌کشند.

در تکیه‌گاه خارجی، سازه نگهدارنده در بیرون از غشا قرار دارد و آن را با کابل‌ها یا میله‌ها مهار می‌کند. سیستم‌های با قوس داخلی برای ایجاد اوج، روشی خلاقانه برای فرم‌دهی سازه‌های غشایی ارائه می‌دهند. در این حالت، قوس‌های فولادی یا بتنی در زیر غشا قرار گرفته و آن را به سمت بالا هل می‌دهند.

این قوس‌ها فرم‌هایی زیبا و ارگانیک ایجاد کرده و به پایداری کلی سازه کمک می‌کنند.

نقاط مهاری پیرامونی و مرکزی در چادرها برای تثبیت و انتقال بارها به زمین ضروری هستند. نقاط مهاری پیرامونی در اطراف لبه‌های غشا قرار دارند و آن را به زمین یا سازه‌های اطراف متصل می‌کنند.

نقاط مهاری مرکزی نیز برای کشیدن غشا به سمت بالا و ایجاد نقاط اوج استفاده می‌شوند.
