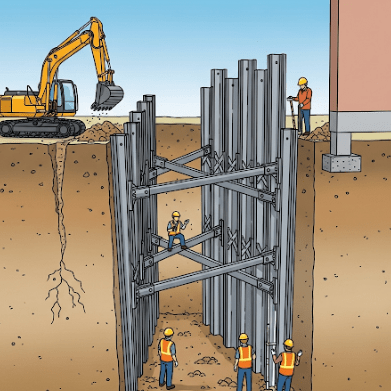

سازه های نگهبان، مجموعه‌ای از روش‌ها و تدابیر مهندسی هستند که به منظور پایدارسازی و جلوگیری از ریزش دیواره‌های گودبرداری‌ها و ترانشه‌ها به کار گرفته می‌شوند. این سازه‌ها نقش حیاتی در حفظ ایمنی کارگران، سازه‌های مجاور و همچنین تسهیل فرآیند ساخت و ساز دارند. در واقع، انتخاب و طراحی یک سازه نگهبان مناسب، بستگی زیادی به شرایط زمین، عمق گودبرداری، نوع خاک و عوامل محیطی دیگر دارد.

شماره فایل : 1418443687
سازه های نگهبان

فهرست مطالب این پاورپوینت، مروری جامع بر انواع روش‌های سازه نگهبان ارائه می‌دهد که شامل روش‌های مهارسازی، نیلینگ و انکرینگ (دوخت به پشت)، خرپایی، دیواره دیافراگمی، مهار متقابل، اجرای شمع، سپر کوبی و روش منبری می‌شود. هر یک از این روش‌ها، بسته به شرایط خاص پروژه، مزایا و معایب خود را دارند.

روش مهارسازی، که با عنوان آنکراژ نیز شناخته می‌شود، شامل استفاده از میلگردهای فولادی یا کابل‌های پیش‌تنیده است که به داخل زمین مهار می‌شوند. این روش با ایجاد نیروی کششی در خاک، از حرکت و ریزش دیواره گودبرداری جلوگیری می‌کند.

دانلود ppt پاورپوینت سازه های نگهبان کمیاب و عالی

در این روش، استفاده از دستگاه‌های دریل واگن ثابت و متحرک (دستی) برای ایجاد حفره‌های مورد نیاز، امری رایج است. راد (Rod)ها، لوله‌هایی هستند که در جلوی مته دستگاه دریل واگن قرار می‌گیرند و به هدایت و استحکام مته در حین حفاری کمک می‌کنند.

روش نیلینگ و انکرینگ (دوخت به پشت)، روشی است که در آن، با استفاده از میلگردهای فولادی (نیلینگ) و کابل‌های پیش‌تنیده (انکرینگ)، خاک به صورت مصنوعی مسلح می‌شود. پس از قرار دادن کابل‌ها داخل حفره‌ها، ملات دوغاب سیمان تزریق می‌شود تا کابل‌ها را در جای خود محکم کند.

صفحات base plate، صفحاتی هستند که بر روی شمع‌های فولادی قرار می‌گیرند و به توزیع بار و افزایش پایداری سازه نگهبان کمک می‌کنند. برای جلوگیری از سفت شدن ملات، از دستگاه‌های خاصی استفاده می‌شود و دستگاه میکسر و شلنگ‌های تزریق دوغاب سیمان، نقش مهمی در این فرآیند ایفا می‌کنند.
